Koestukset ja testaus

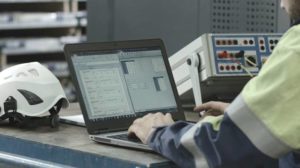

Suojareleiden ja suojalaitteiden koestuksella varmistetaan suojien oikea toiminta ja estetään vikatapauksessa laitteiden vahingoittuminen. Mavikolla on laaja-alainen kokemus suojareleiden testauksesta. Osaamisemme kattaa kaikki yleisimmät käytössä olevat suojareleet. Käytämme testauksessa nykyaikaisia ja kalibroituja testauslaitteita, joilla voidaan syöttää esim. suojareleen häiriötallenne takaisin releelle.

Testaukset ensiökoestuksena

Pystymme testaamaan katkeilevan maasulun suojalohkon toiminnan ensiökokeissa saaduilla häiriötallenteilla. Teemme testaukset tarvittaessa ensiökoestuksena, jolla varmistamme muuntosuhteiden ja kytkentöjen oikeellisuuden sekä koko suojauspiirin oikean toiminnan.



Testauskärry

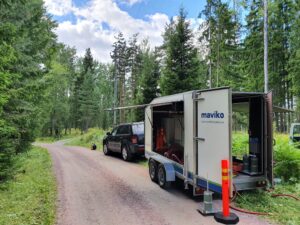

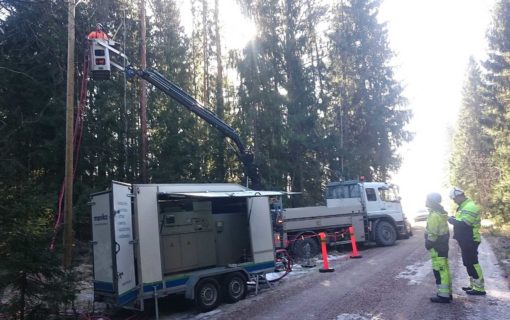

Maviko Oy:llä on käytettävissä ensiökoestukseen tarkoitettu testauskärry, joka mahdollistaa monipuolisten kokeiden tekemisen keskijännite jakeluverkossa. Kärry voidaan kytkeä jännitetyönä verkkoon ja kokeet voidaan suorittaa ilman asiakkaille näkyviä käyttökeskeytyksiä.

Testauskärryn tärkeimmät ominaisuudet

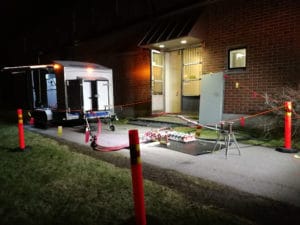

Kärryn katkaisijan laukaisuaika voidaan asetella lähdön suojausta nopeammaksi, jos halutaan välttää todellisia laukaisuja verkossa. Kärry voidaan kytkeä avolinjan lisäksi myös muuntamoon kosketussuojatulle kojeistolle kärryssä olevilla liitäntäkaapeleilla.

Ominaisuuksia:

  • Jarrullinen telikärry, paino noin 2000kg
  • Mahdollisuus kytkeä jännitetyönä verkkoon 3-vaiheisesti, liitäntäkaapeleiden pituus 20m
  • Vikavastus maasulkukokeisiin 0-100kOhm
  • Kipinäväli katkeilevien maasulkujen testaukseen Siemensin 24kV kojeisto, oikosulkuvirtakestoisuus 20kA, 1s
  • Liityntäkenno:
    • Moottoriohjattu kolmiasentoerotin maadoituskytkimellä
    • Kosketinlähdöllä varustetut jänniteindikaattorit
  • Mittauskenno:
    • 3-vaiheinen jännitteenmittaus 20 VA / Cl. 0,2
    • Avokolmiokäämi 100/3 V, 25 VA / 3P
    • Virtamuuntajat 400/5/5, 5 VA Cl. 0,2FS5, 5VA Cl. 5P10
  • Katkaisijakenno:
    • Kolmiasentoerotin maadoituskytkimellä
    • Tyhjökatkaisija 630A
    • Nimellinen oikosulkuvirran katkaisukyky Isc: 20.0 kA
    • Kaapelivirtamuuntaja 100/1 A
  • Häiriötallentimella varustettu suojarele, jossa pakotettu laukaisumahdollisuus halutulla ajalla
  • Mittamuuntajien ulostulot riviliittimillä ulkopuolisen vikatallentimen/mittalaitteen liittämisen helpottamiseksi
  • DC-järjestelmä (110VDC ja 12VDC)
  • 230VAC Aggregaatti akuston lataamista, tietokoneita ja erillisiä mittalaitteita varten
  • Maadoituspiikki, jos vikapaikalta ei löydy valmiita maadoituksia
